1 概述

超声探伤板卡（UTNet1.0）的设计目标是面向工业级在线或离线超声探伤设备集成高性能专属模块。主要用于实现超声探伤信号收发及分析处理。UTNet1.0还部署了TCP/IP协议栈和网络接口，具备接入网络能力，是远程在线监测、探伤的“利器”。

图1.1 UTNet1.0照片

图1.2 单通道探伤原理示意图

图1.3 多通道组合探伤原理示意图

UTNet1.0充分考虑了用户集成的便捷性、二次开发周期和成本，在接口和多通道组合探伤方面都做了极大的优化，用户只需接入探头线缆、编码器线缆和网线，就可实现探伤。

UTNet1.0还提供了功能丰富的二次开发工具包，可自主开发应用软件，尽情展现个性化探伤需求。图1.2和图1.3分别是单通道和多通道组合探伤连接示意图。

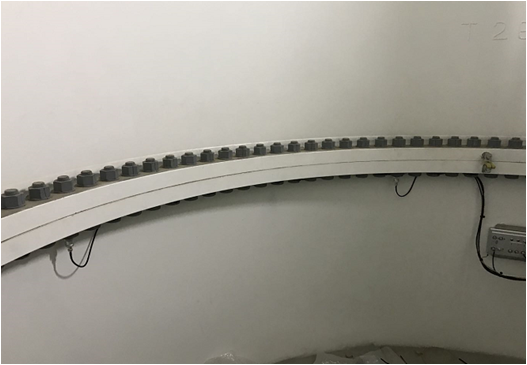

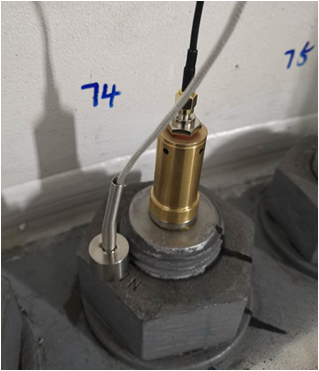

UTNet1.0具有较强的通用性，典型的应用领域包括：水浸式超声检测系统、在线检测设备、离线探伤设备等。

2 产品特点

UTNet1.0作为工业级通用探伤模块，具有以下特点：

典型的模块化设计理念，具备快速集成能力，可大大缩小设备的开发和生产周期，低成本解决多通道探伤需求
优良的抗干扰能力和可靠性，拥有出色的信噪比
丰富的二次开发包支持用户自定义探伤功能
稳定探伤和高精度测厚通用，具有良好的功能互换性
使用网络接口，具有远程在线监测、操控能力

3 性能指标

超声信号发射性能参数
脉冲重复频率（PRF）	最高可达10KHz
激励电压	矩形脉冲50v、100v、150v、200v、300V、400V
激励脉冲	脉宽不超过50ns，边沿上升时间不超过7ns
匹配阻抗	在15~400欧姆范围内以10欧姆的步进可调
超声信号接收调理性能参数
增益调节	线性放大系统，0~100dB，0.2dB步进量
高通滤波	截止频率0.5MHz、1.0MHz、2.0MHz、5.0MHz和7.5MHz
低通滤波	截止频率 25MHz
匹配阻抗	在15~400欧姆范围内以10欧姆的步进可调
超声信号分析处理性能参数
检波方式	全波、正半波、负半波和RF信号中四选一
信号抑制	线性0 ~80%屏幕高度，分级可变
A/D采样	16 bits，130 MS/s
动态滤波	跟踪动态检测对象所造成的基础电平的变化，剔除毛刺噪声
DAC/TCG/GCG	可存储16条DAC或TCG曲线，每条最多1024点，1/65536分级可调；每个检测周期最大可选4种DAC曲线作为参考；GCG单独门控增益可设
A-SCAN显示	实时动态显示512点
包络跟踪	历时波幅动态记录跟踪渐变，便于观察历时波幅
闸门性能参数
独立闸门个数	4个，I、A、B、C
同步方式	触发同步和始波同步二选一
浮动门	I门浮动跟踪可选，用于表面波跟踪
起始范围	在0.02~500us范围内以0.01us的步进可调
闸门宽度	在0.02~500us范围内以0.01us的步进可调
闸门高度	在0~100%范围内以0.1%的步进可调
报警逻辑	正逻辑和负逻辑二选一
报警可靠系数	0~15
门-门（测厚）	B-A门
测厚计算精度	%0.5H±0.03
厚度测量值显示	最大值、最小值和平均值
报警输出	可选，最多8项，由用户自定义
接口
探头接口	2个BNC接口，可用于：一发一收、自发自收两种模式
网口	1个以太网接口
串口	1个串口，用于板卡测试、故障诊断
